用途
ZG型周边传动刮泥机适用于给排水工程中水厂或污水处理厂直径(φ>15m)的辐流式(圆形)沉淀池的刮泥和撇渣。
特点
结构简单、耗能省、维护管理方便。
运行平稳、工作安全可靠。
刮集污泥效果好、排出污泥含水率低。
结构及工作原理

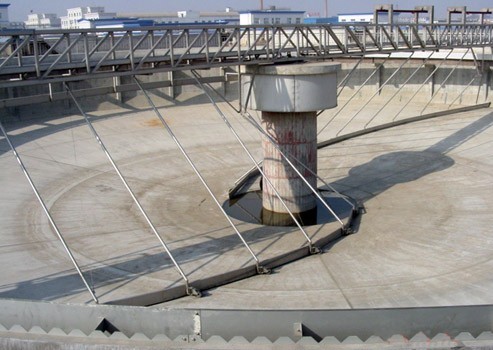

周边传动刮泥机主要由中心旋转支承、旋转桁架、导流筒、刮泥刮渣板、集点装置驱动机构、轨道及走轮等组成。
原水从池底经中心支墩上部流出,并经导流筒配水后,呈辐射流向池子周边集水槽出水,随着辐向流速的降低,原水中的悬浮物被分离而沉降于池底。旋转桁架以中心支承为圆心,端部走轮在驱动装置的作用下,沿池周轨道回转运行,带动下部近似对数螺旋线运行轨迹的刮泥板缓慢转动,刮集至沉淀池中心集泥槽,依靠水压或泵排出池外,上部浮渣由刮渣板同步刮至排渣斗排出。
