产品概述

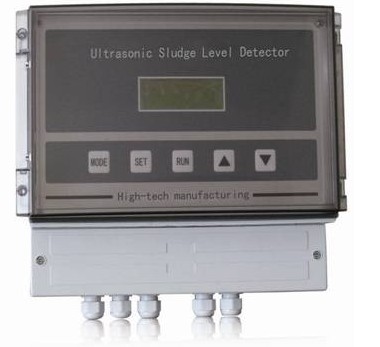

ZUS-100型超声波污泥界面计是专为污水处理工艺中污泥界面的连续在线监测而设计。仪器利用可靠的超声波回波检测原理，实现了污泥厚度的实时检测，为相关工艺的过程控制提供可靠数据，从而优化了排泥、加药等工艺控制流程。

产品特性
●连续测量，维护量小
●中文菜单，便于操作
●4～20mA输出、PB总线以及无线传输
●根据泥层自动调节发射功率
●先进的算法
●探头清洁设备（可选）
●避免碰撞的可选摆动支架（可选）

工作原理
仪器工作原理如图1.1，传感器发出超声波遇到泥层会反射，测出发射波和反射波之间的时间，就可以得出传感器到泥层的距离L1；传感器到池子底面的距离是用户设置的L；这样就可以得到泥层的厚度d=L-L1。

技术规格
量程:0～10m
最小刻度:1mm(公制单位
精度：12mm或者±0.5%FS取较大值
温度范围：-10℃～60℃
输出：4～20mA,最大负载：750Ω
继电器输出：5A/250VAC，5A/30VDC——“R1”“R2”“R3”
数字输出（可选）：RS232或无线传输（可根据用户要求配置）
电源:220VAC±10%

传感器特性
材质：304不锈钢超声波探头安装螺纹：R1螺纹（1寸锥管螺纹
电缆长度：R1螺纹（1寸锥管螺纹
操作温度：-10℃～60℃
尺寸：直径：64mm
高：85mm
重量：1.5千克（包括10米电缆）
防护等级：IP68

传感器安装
当运输传感器时，不能对传感器有撞击和不必要的外部压力。尤其是发送和接收声波的探头底面应该用海绵或软材料包装以减少外部撞击。在选择传感器安装位置时，需要
遵循如下标准：
1.应保持传感器与泥面和池底面垂直。
2.传感器探头应完全浸没在水中，并且距池壁至少30 cm。
3.探头正下方不能有障碍物，以避免超声波信号被障碍物阻挡。
4.探头安装要远离有流速突变引起的气体泡沫和活性漂浮固体，以保证精确稳定的测量。

如果选用厂家配套的浸没式安装支架，请按照如下方法安装传感器：
1、首先在安装传感器的池壁合适位置打入四个M10钢制膨胀螺栓，将如图2所示的传感器池壁安装支架通过M10螺母和弹簧垫片固定在池壁的螺栓上，安装完成。
2、将浸没式传感器的电缆穿过塑料连接管、安装管、套管、盖和锁紧螺母；将浸没式传感器的螺纹与塑料连接套的螺纹孔相接并拧紧；塑料连接套则与安装管相连；然后将安装管穿过套管，根据现场测量深度通过两个紧定螺钉将套管与安装管固定；将盖与安装管拧紧，防止雨水和其他物质进入安装管；将锁紧螺母拧紧，固定电缆。传感器与安装管安装完成
注意：在连接传感器与塑料连接管时，请旋转塑料连接管而不要旋转传感器，否则传感器的电缆有可能被损坏，同样在连接安装管与塑料连接管时请旋转安装管。
3、将安装好的传感器安装管装入安装在池壁上的支架上，并用两个蝶形螺栓固定，传感器的浸没式安装完成后如图3所示,如果需要将传感器拆下清洗，请参考图4，拆卸时不需要将所有支架的零件拆下，只需要将图4中图所示的两个蝶形螺栓拧松，然后将安装有传感器的支架向上抽出约15cm。

变送器特性：
外壳材质：机身/表面：FRP；窗口：聚碳酸酯
重量：2kg
防护等级：IP65

变送器的安装
当运输变送器时，注意不要造成碰撞和不必要的外部压力。

变送器安装注意以下几点：
1.避免变送器受阳光直射
2.避免使变送器产生过多震动；
3.避免变送器靠近大的电机或者处于强的电磁场中；
4.避免变送器直接遭受雨水。
如果情况允许应将变送器安装于稍稍高于操作者平视水平的位置，这样将会有利于操作者可以非常舒服地浏览前部面板和进行控制操作；为变送器的开启和维护保留出足够的空间。
